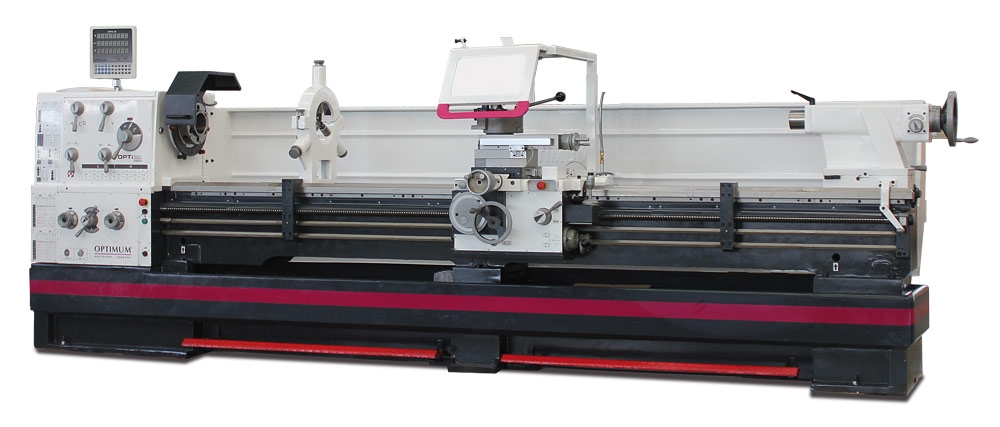

Soustruh OPTIturn TH 6630 D

Masivní, plně vybavený soustruh s vodícím a tažným šroubem a digitálním odměřováním DPA 31 Plus. Vyznačuje se vysokou přesností, efektivním a hospodárným provozem. Celý popis
Značka:
3462220
Kód:
4030635035470
EAN:
nedostupné
Dostupnost:
1 125 288 Kč
929 990,00 Kč bez DPH
+
-
Popis Parametry Komentáře (0) Příslušenství (10)

Masivní, plně vybavený soustruh s vodícím a tažným šroubem a digitálním odměřováním DPA 31 Plus. Vyznačuje se vysokou přesností, efektivním a hospodárným provozem.

  • Vodící plochy lože jsou kalené a broušené
  • Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
  • Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
  • Broušená ozubená kola a hřídele pracují v olejové lázni
  • Páky pro rychloposuv a změnu směru otáčení na suportové skříni
  • Centrální mazání vodících ploch
  • Koník s kuželem MK5 přestavitelný o ±13 mm
  • Spouštěcí páka ovládá relé hlavního motoru s bezpeč-nostním řídícím napětím 24 V
  • Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
  • Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni
  • Kryt sklíčidla s bezpečnostním spínačem
  • Pracovní lampa 24 V s kloubovým ramenem
  • Externí uzavřené chladící zařízení
  • Rozvaděč je vybaven komponenty Siemens
  • Nožový držák SWH 9 pro rychlou výměnu nástrojů
  • Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
  • Digitální odměřování polohy DPA 31 Plus
  • Přehledná fóliová klávesnice
  • Vysoká pracovní přesnost
  • Snížené procento chyb
  • Měřící lišta s čtecí hlavou na podélném suportu
  • Magnetické pásky na příčném a nožovém suportu

Rozsah dodávky

  • Digitální odměřování polohy DPA 31 Plus
  • 3-čelisťové sklíčidlo ø 315 mm
  • Pevná luneta, průchod Ø 150 mm
  • Pohyblivá luneta, průchod Ø 130 mm
  • Rychloupínací nožový držák SWH 9-D
  • Náhradní držák 41 × 180 typ D pro čtyřhranné nože
  • Redukční pouzdro MK 5 / MK 7
  • Pevný hrot MK 5
  • Doraz s jemným nastavením
  • LED pracovní lampa
  • Seřizovací nářadí
  • Chladicí zařízení

O značce OPTIMUM

Společnost OPTIMUM  patří mezi lídry na rozsáhlém německém trhu a jejich stroje jsou zárukou kvality a výkonu. Výrobky široké řady obráběcích strojů OPTIMUM jsou výsledkem dlouhodobé práce týmu špičkových německých vývojářů a ověřených výrobních postupů.


Parametry

Elektrické připojení*: 400 V
Příkon*: 9 kW
Otáčky: 25–1600ot/min
Kužel vřetene*: MK7
Počet rychlostních stupňů*: 16
Plynulá změna otáček: ne
Výška hrotu: 330 mm
Max. točný průměr nad ložem: 660 mm
Max. točný průměr nad suportem: 440 mm
Max. točný průměr bez můstku: 900 mm
Šířka lože: 400 mm
Vzdálenost mezi hroty: 3000 mm
Délka můstku: 250 mm
Upnutí vřetene: Camlock DIN ISO 702-2 č. 8
Průchod vřetene: 105 mm
Kužel pinoly koníku: MK5
Posuv podélný: 0,044 –1,48 mm/ot. (25 )
Posuv příčný: 0,022 –0,74 mm/ot. (25 )
Max. posuv nožového suportu: 230 mm
Max. posuv příčného suportu: 368 mm
Závit metrický: 0,45 – 120 mm/ot. (54 )
Závit palcový : 80 – 7/16 záv./1“ (60 )
Závit trapézový : 7/8 –160 D.P. (42 )
Závit modulový : 0,25 –60 M.P. (46 )

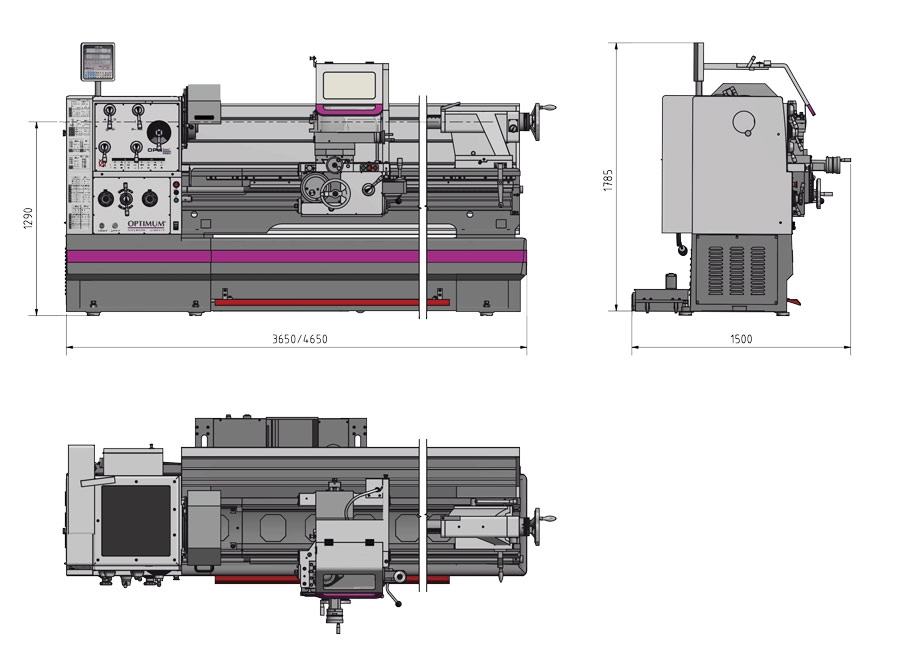

Rozměry (š × v × h): 4650×1785×1500mm
Hmotnost: 3710 kg
