záruční doba: |
5 let |
prodejní obal: |
250 m, cívka v krabici |
použití: |
vnitřní rozvody, univerzální kabel |
počet stínění: |
2 |
skladovací teplota: |
-20 °C až +75 °C |
materiál vnitřního vodiče: |
měď (Cu) |
montážní teplota: |
+5 °C až +60 °C |
průměr vnitřního vodiče: |
1,0 mm |
počet drátků stínění: |
48× 0,12 mm |
odolné UV: |
ne |

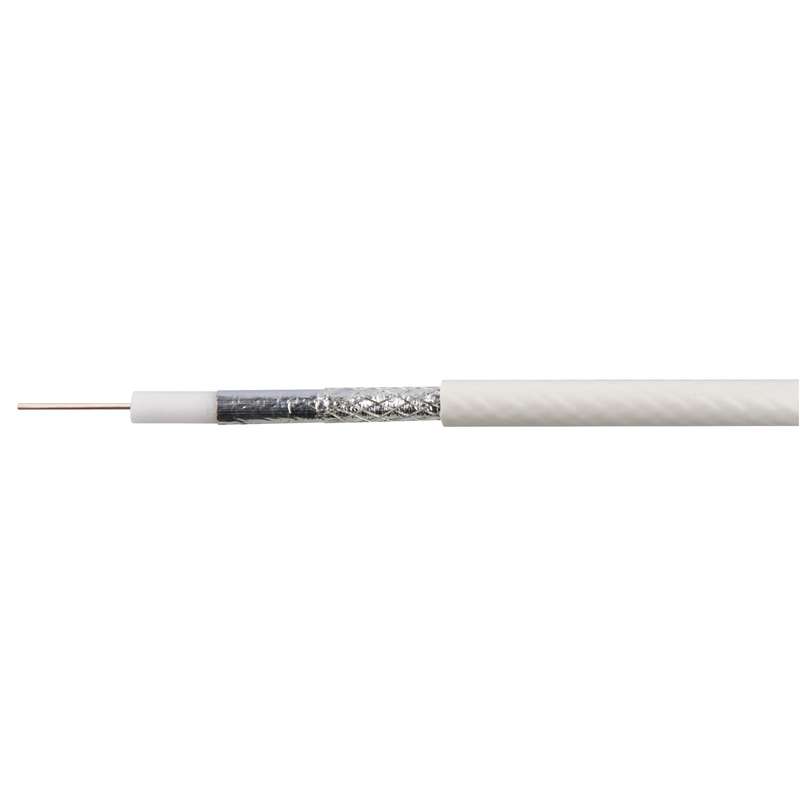

typ koaxiálního kabelu: |
CB100F |
průměr pláště kabelu: |
6,5 mm |
materiál pláště kabelu: |
PVC |
impedance: |
75 Ohm |
stínění I.folie: |
1× Al/PES |
materiál stínění: |
cínovaná měď (CuSn) |
stínění II. folie: |
není |
dielektrikum typ, průměr: |
FPE 4,6 mm |
průměr stínění: |
48× 0,12 mm2 |
pokrytí stínění: |
38 % |
barva pláště kabelu: |
bílá |
kapacita (pF/m): |
54 |
činitel zkrácení: |
0,82 |
max. útlum při 20 °C (dB/100m) 10 MHz: |
2 |
max. útlum při 20 °C (dB/100m) 100 MHz: |
7 |
max. útlum při 20 °C (dB/100m) 450 MHz: |
14,1 |
max. útlum při 20 °C (dB/100m) 650 MHz: |
17,5 |
max. útlum při 20 °C (dB/100m) 860 MHz: |
20,5 |
max. útlum při 20 °C (dB/100m) 1 000 MHz: |
21 |
max. útlum při 20 °C (dB/100m) 2 000 MHz: |
31 |
min. útlum odrazu při 20 °C (dB) 300–600 MHz: |
23 |
min. útlum odrazu při 20 °C (dB) 600–900 MHz: |
20 |
min. útlum stínění (dB) 10 ~ 800 MHz: |
75 |
PE = polyethylenové dielektrikum: |
ne |
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: |
23,7 |
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: |
38,2 |
izolační odpor mezi jádry při 20 °C (MOhm/km): |
500 |
min. poloměr ohybu jednorázový/násobný: |
30/60 mm |
min. útlum odrazu při 20 °C (dB) 10–300 MHz: |
25 |
způsob balení - délka: |
250 m |

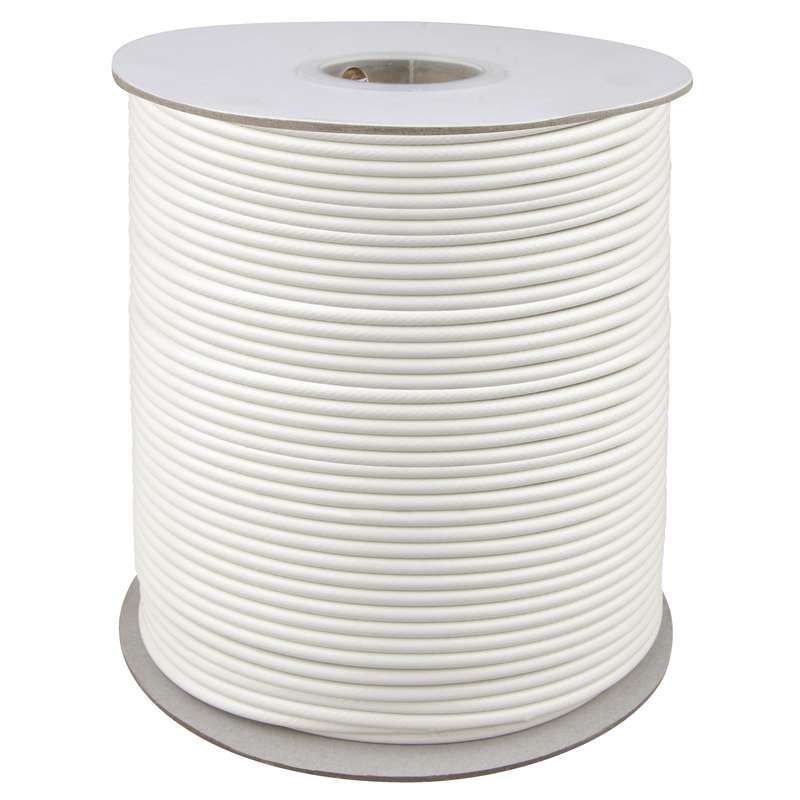

způsob balení - typ cívky: |
PVC cívka v papírové krabici |
způsob balení - ozn. metráží: |
1–250 m |
doporučené typy konektorů - F lisovací: |
*K7220 |
doporučené typy konektorů - F šroubovací: |
*K7331 |
vhodné pro venkovní použití: |
ne |
PES = vrstva fólie: |
neuvádí se |
FPE = pěnové dielektrikum: |
ano |
APE = vzduchové dielektrikum: |
ne |
hmotnost (kg/km): |
40,5 |
třída reakce na oheň: |
Eca |
zamýšlené použití: |
vnitřní rozvody, univerzální kabel |
nebezpečné látky: |
žádné |
izolace napájecích vodičů: |
neuvádí se |
barva izolace napájecích vodičů: |
neuvádí se |
konstrukce napájecích vodičů: |
neuvádí se |
průřez napájecích vodičů: |
neuvádí se |
