POPIS

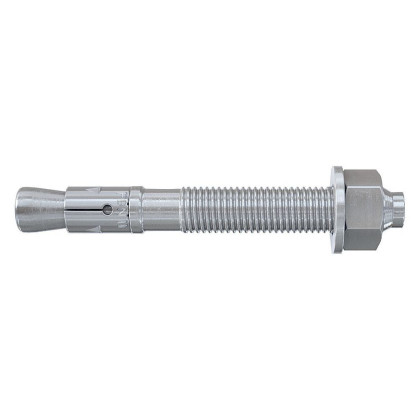

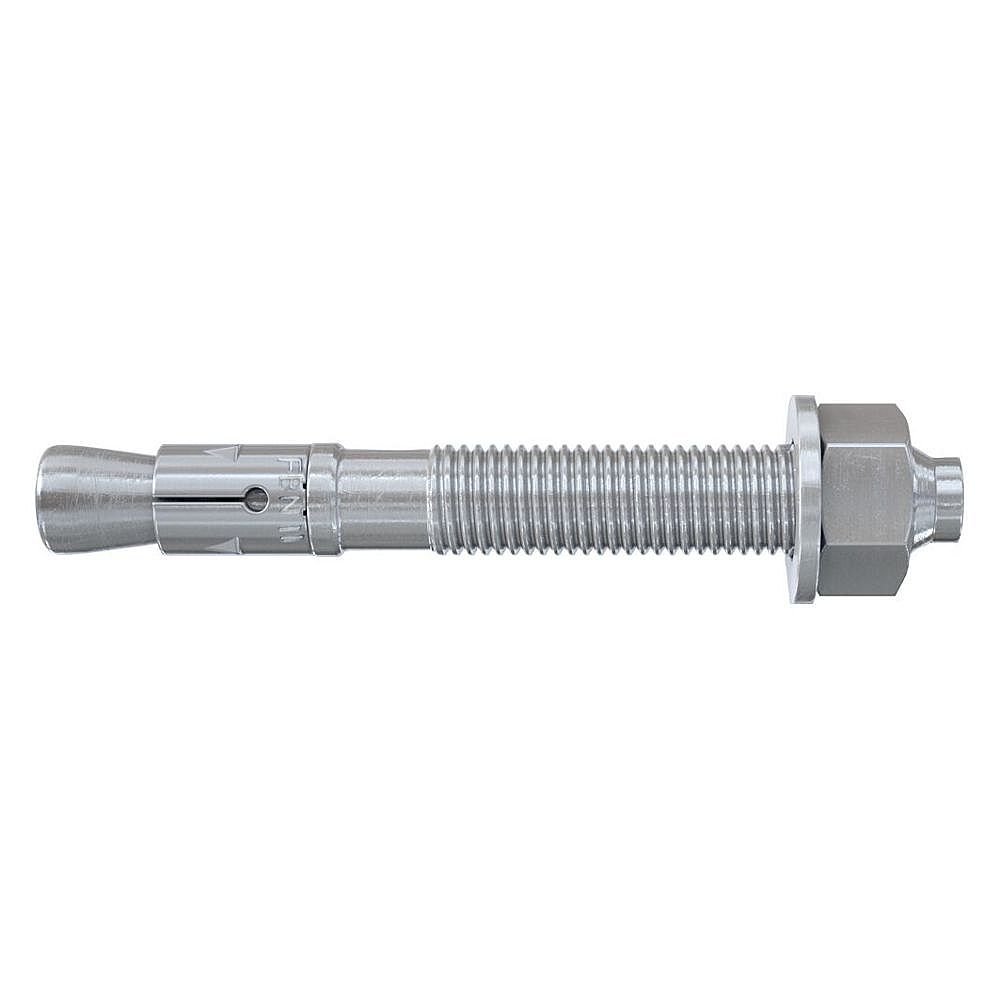

Fischer svorníková kotva FBN II je ocelový upevňovací prvek pro hospodárné kotvení do tlačené zóny betonu.
Výrobek vděčí za svou výjimečnou všestrannost dlouhému závitu a proměnlivé kotevní hloubce.
Montáž lze provést předsazeným i průvlečným způsobem, a tak ji lze použít i pro distanční upevnění.
Materiálová varianta z nerezové oceli je vhodná k upevnění fasádních konstrukcí, konzolí a žebříků ve vnějším prostředí.
Při standardní kotevní hloubce má kotva maximální únosnost, a tak je možné snížit počet kotevních bodů a zmenšit kotevní desky.
Dlouhý závit vyrovnává výrobní nepřesnosti ocelových konstrukcí a umožňuje použít kotvu pro distanční montáž.
Úderový čep na konci kotvy chrání závit před poškozením při osazování a umožňuje tím rychlou montáž a případnou demontáž.
Snížená kotevní hloubka znamená úsporu času a nákladů při vrtání a vyšší flexibilitu kotvy při použití pro různé aplikace.
Osazení několika údery kladivem a minimální prokluz kotvy při utahování vede k opravu rychlé a snadné montáži.
Aplikace: ocelové konstrukce, zábradlí, konzoly, žebříky, kabelové trasy, stroje, schodišťové stupně, vrata a fasády.
Stavební materiály: beton C20/25 až C50/60, tlačená zóna, beton C12/15 a přírodní kámen s celistvou strukturou.
SPECIFIKACE
Certifikáty: ETA-07/0211; DoP No. 0192
Jmenovitý průměr vrtáku (d0): 10 mm
Minimální hloubka vrtaného otvoru při průvlečné montáži (h2): 88 mm
Délka kotvy: 95 mm
Max. užitná délka hef,stand/hef,red (tfix): 20 / 30 mm
Závit (Ø x Délka): M10 x 56 mm
Rozměr klíče: 17 mm
Balení: 50 ks
