POPIS

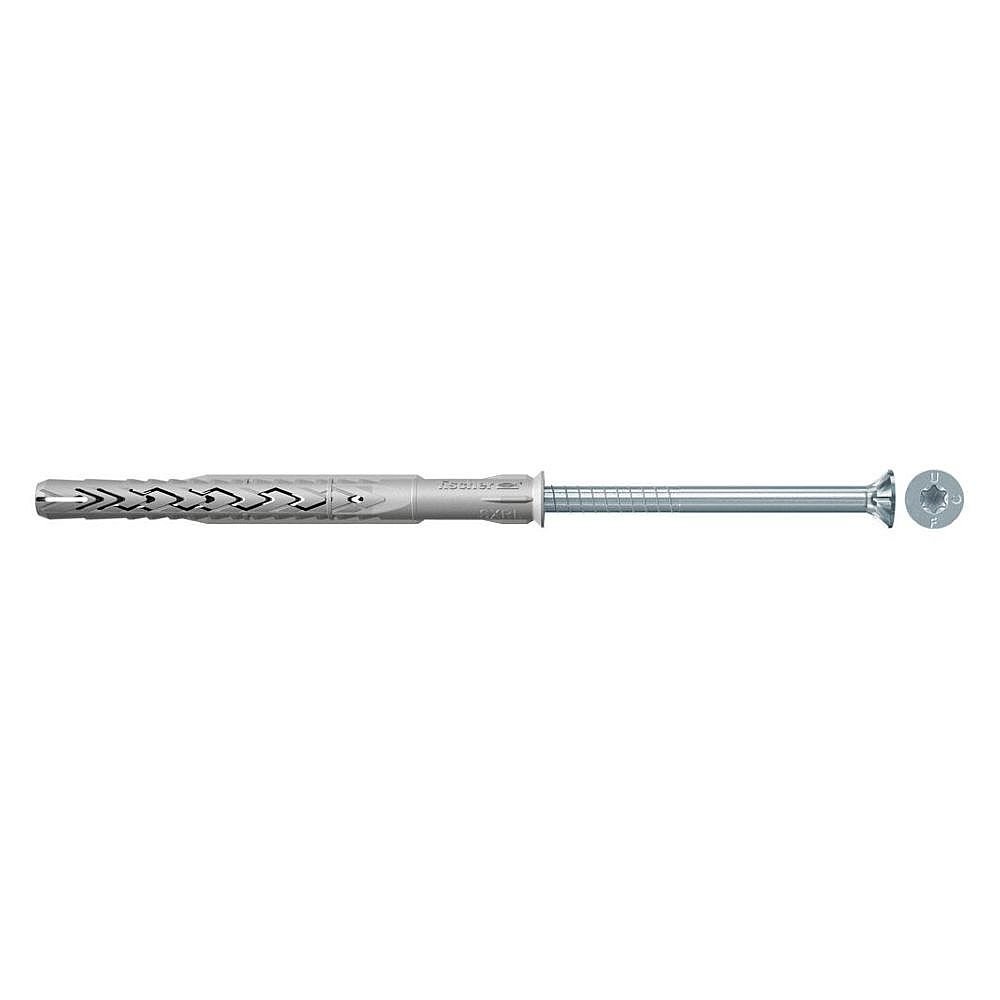

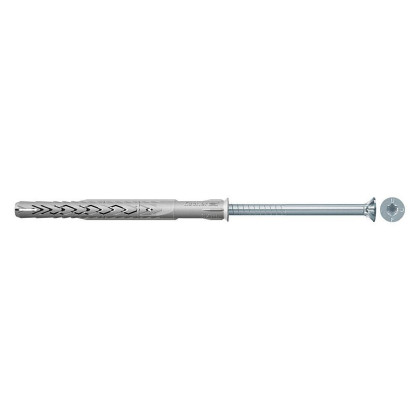

Rámová hmoždinka fischer SXRL se šroubem se zápustnou hlavou a se třemi kotevními hloubkami je certifikovaná pro vícenásobné upevnění nenosných systémů do betonu, zdiva a pórobetonu.
SXRL 10 je certifikovaná i pro jednotlivá kotvení do betonu.
Dva rozpěrné elementy se v pórobetonu a v plných stavebních materiálech spojí v jednu dlouhou rozpěrnou zónu.
Při kotvení do děrovaného zdiva se pevně zachytí za nejsilnější obvodovou přepážku a do vnitřní struktury cihly vnáší zbytkové napětí šetrně a rovnoměrně po celé své délce.
Varianta s nerezovým šroubem se zápustnou hlavou je vhodná především k upevnění dřevěných prvků ve vnějším prostředí a je dostupná v průměrech 8, 10 a 14 mm s užitnými délkami max. 210 mm, což pokrývá celou řadu rozmanitých aplikací.
Dlouhá rozpěrná zóna dlouhá se třemi alternativními kotevními hloubkami 50, 70 a 90 mm (SXRL 8 a 10) anebo 70 a 90 mm (SXRL 14) dělá z rámové hmoždinky SXRL výjimečně všestranný výrobek.
Hmoždinka fischer SXRL je certifikovaná pro jednotlivá upevnění do tažené zóny betonu. Lze ji použít např. k upevnění žaluzií či zábradlí, což z ní dělá zajímavou alternativu k ocelovým kotvám.
Široká nabídka SXRL s užitnými délkami až 290 mm umožňuje zvolit si tu správnou pro každé použití.
Dík svému speciálmu tvaru hmoždinka roznáší napětí ve stavebním materiálu šetrně a rovnoměrně po celé délce otvoru.
Postranní žebírka na vnějším plášti hmoždinky zabraňují jejímu protočení během montáže.
Aplikace: fasádní, stropní a střešní konstrukce ze dřeva a kovu, okna, vrata a dveře, skříně, závěsné skříňky v kuchyni, hranoly, nosníky, TV konzoly, obložení stěn, kovové konzole, kovové sloupky a podpěry, elektroinstalace a kabelové lávky.
Stavební materiály: svisle děrované cihly, pórobeton, dutinové panely z lehčeného betonu, děrované vápenopískové cihly, tepelně izolační desky, plné bloky z lehčeného a normálního betonu, plná cihla, plné vápenopískové cihly, beton ≧ C12/15, přírodní kámen s celistvou strukturou a sádrokartonové desky.
SPECIFIKACE
Certifikáty: ETA-07/0121; DoP No. 0329
Jmenovitý průměr vrtáku (d0): 8 mm
Délka hmoždinky (l): 80 mm
Minimální hloubka vrtaného otvoru při průvlečné montáži (h2): 90 mm
Užitná délka při kotevní hloubce 50 mm (tfix): 30 mm
Užitná délka při kotevní hloubce 70 mm (tfix): 10 mm
Bit / Klíč: TX30
Balení: 50 ks
