POPIS

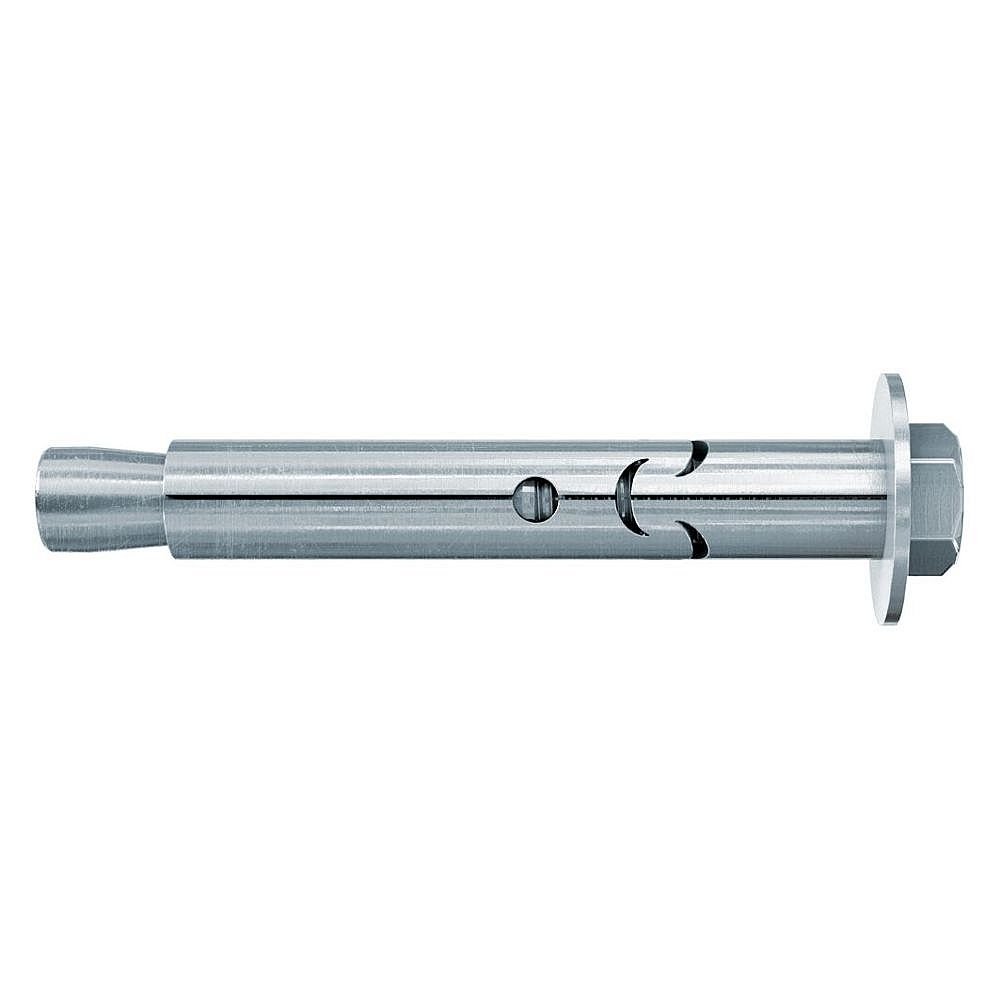

Fischer plášťová kotva FSA-S je ocelová kotva s povrchovou úpravou galvanickým zinkováním pro středně těžké zatížení.
FSA je vhodná k upevnění nenosných systémů (konzole, zábradlí, kabelové trasy) do tlačené zóny betonu.
Optimalizovaný tvar propůjčuje kotvě vysokou smykovou únosnost a vysokou úroveň bezpečnosti.
FSA-S se osazuje průvlečnou montáží, která šetří čas.
Při utahování předepsaným utahovacím momentem se kužel vtáhne do pláště kotvy a ten se následně zapře o stěnu vyvrtaného otvoru.
Perforace v plášťi slouží jako deformační zóna, která absorbuje posun pláště při utahování.
Vyjmutím šroubu je možné provést demontáž do roviny s povrchem kotevního podkladu.
Optimální tvar minimalizuje energii potřebnou pro osazení a tím umožňuje použití i v prostorově stísněných podmínkách. Tím je zajištěna uživatelsky přívětivá montáž.
Demontovatelný šroubový spoj umožňuje demontáž z líce povrchu.
Konstrukce kotvy umožňuje použití různých tvarů hlav pro flexibilní možnosti designu: Šestihranná hlava (typ S), verze se šroubem, maticí a podložkou (typ B).
Aplikace: madla, konzoly, žebříky, babelové trasy, vrata, fasády a dočasné nebo konstrukční upevnění.
Vhodné pro stavební materiály jako je beton C12/15 až C20/25, tlačená zóna a přírodní kámen s celistvou strukturou.
SPECIFIKACE
Jmenovitý průměr vrtáku (d0): 8 mm
Délka kotvy: 114 mm
Maximální tloušťka upevňovaného předmětu (t fix): 65 mm
Závit: M6
Rozměr klíče: 10 mm
Minimální hloubka vrtaného otvoru při průvlečné montáži (h2): 115 mm
Balení: 50 ks
