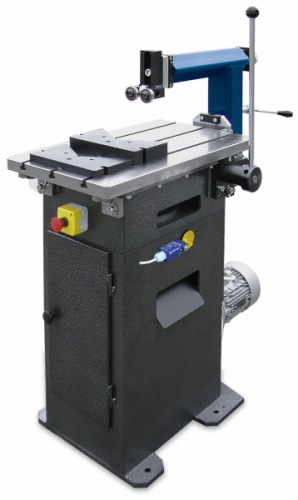

Drážkovačka DR 050

Stroj určený pro maloseriovou i zakázkovou výrobu vnitřních i vnějších průchozích drážek pro pera a klíny do nábojů řemenic, ozubených kol apod. Celý popis

BOW

Značka:

1050000

Kód:

1 - 2 týdny

Dostupnost:

Popis Parametry Komentáře (0) Příslušenství (12)

Stroj určený pro maloseriovou i zakázkovou výrobu vnitřních i vnějších průchozích drážek pro pera a klíny do nábojů řemenic, ozubených kol apod.

Drážky lze zhotovovat do různých kovových i nekovových materiálů
Velkou výhodou tohoto stroje je rychlá výměna drážkovací jehly včetně přeseřízení stroje, takže se velmi dobře hodí do všech provozů a dílen s maloseriovou anebo zakázkovou výrobou
Stroj je nenáročný na údržbu a vyžaduje jen pravidelné čištění a domazání kluzných ploch

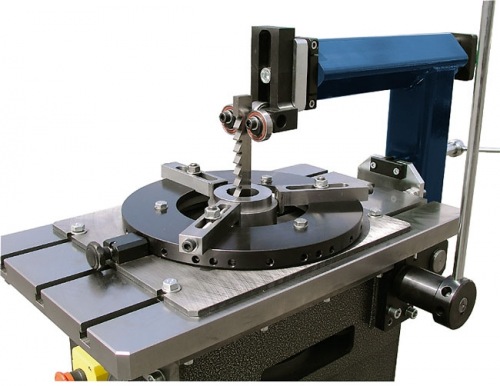

Indexovací zařízení (volitelné příslušenství) zjednodušuje upnutí dílce a výrobu více drážek na jednom dílci

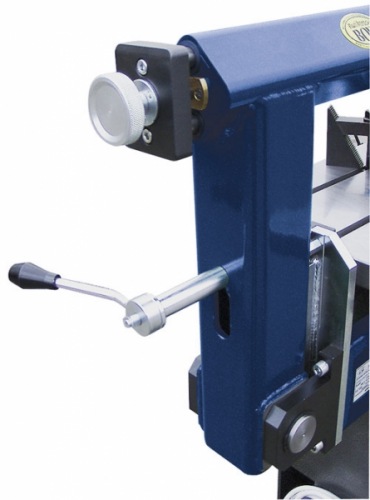

Přísuv obrobku upnutého na stole se provádí pomocí ruční páky
Drážkovací jehla kmitá 54× za minutu
Masivní tuhý stojan ze svařované konstrukce

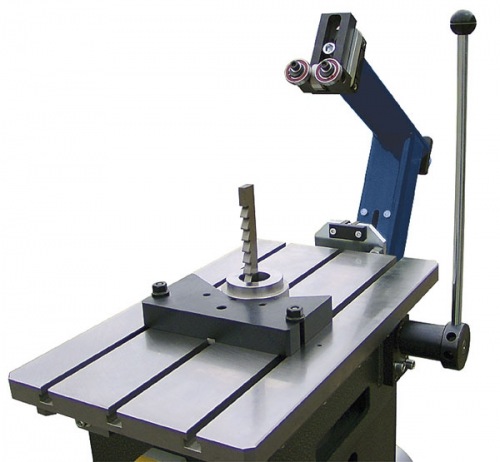

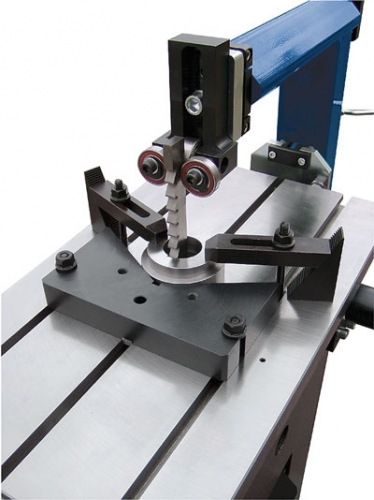

Pomocné prisma k snadnému upnutí dílce – 2 ks

Více od značky BOW

DÍLNA BOW Kovoobrábění BOW Drážkovačky BOW

Parametry

Elektrické připojení*:	400 V
Rozteč kotevních otvorů (š × h):	380×400mm
Počet zdvihů:	54 /min
Min. výška dílce:	rozteč zubů + 2 mm mm
Max. výška dílce:	podle jehel 90 / 170 mm
Příkon*:	1500 W
Posuv stolu:	30 mm
Rozměry (š × v × h):	520×1200×1030mm
Rozměry pracovního stolu:	400×680mm
Rozměry základny:	440×520mm
Rozměry:	520 × 1030 × 1200 mm
Hmotnost:	330 kg
Min. výška obrobku:	rozteč zubů + 2 mm
Max. výška obrobku:	podle jehel 90 / 170 mm
