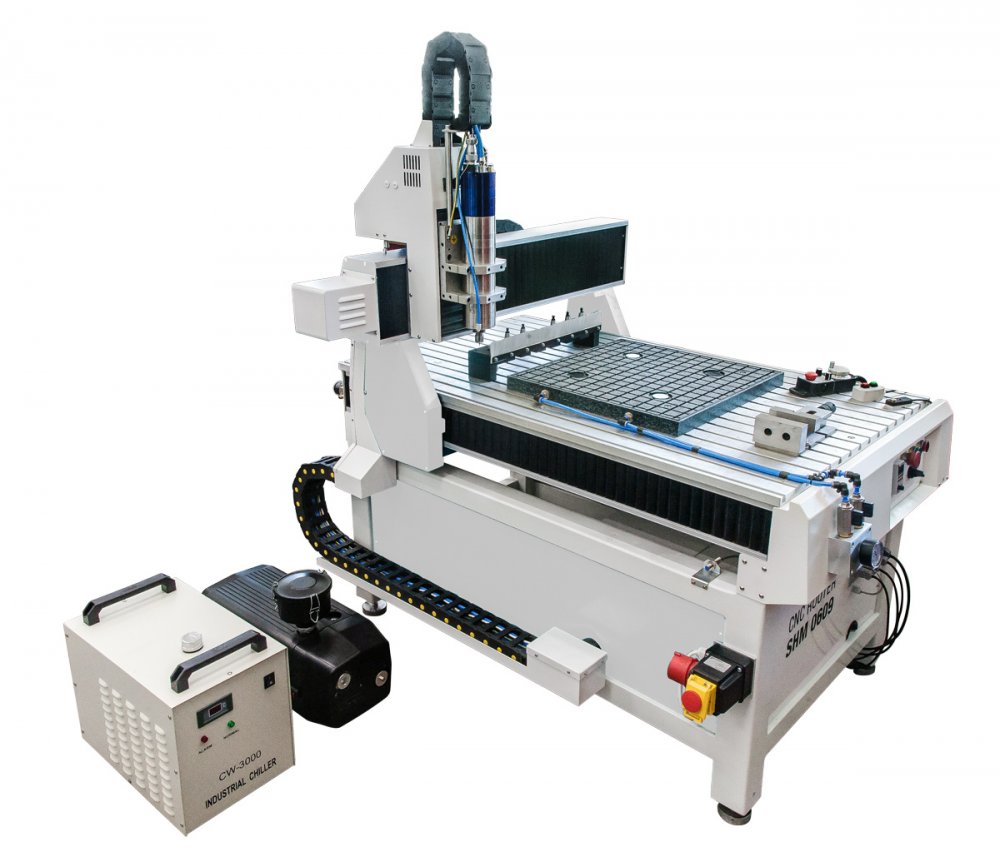

CNC router Numco SHG 0609 ATC

Tříosý router s vysokootáčkovým vřetenem vhodný k obrábění slitin neželezných kovů, plastů a dřeva. Součástí stroje je ATC kit a vakuový stůl.

• Tato řada routerů je určena pro obrábění slitin neželezných kovů, plastů a dřeva v reklamním a nábytkářském průmyslu. Své uplatnění naleznou, ale i při výrobě měkkých vstřikovacích forem, elektrod a jiných tvarově náročných aplikací.
• Stroje jsou v základním provedení vybaveny řídícím systémem ARMOTE, MPG ovladačem pro usnadnění seřizovacích prací, sondou pro určení délkové korekce nástroje, Start/stop tlačítkem pro opakované zpracování výrobních programů, 2F krokovými motory, přesnými kuličkovými šrouby, lineárním vedením HIWIN, vysokootáčkovým tichým vřetenem s garantovanou házivostí méně jak 0,01mm a upínáním nástrojů do kleštiny, indukčními snímači OMRON zaručujícími vysokou přesnost najetí referenčního bodu.
• Hlavní konstrukční části stroje (rám, bočnice, portál) jsou tvořeny odlitky, které zajišťují vysokou tuhost a stabilitu.
• ATC kit
• Vodou chlazené vřeteno 1,5 kW, 24 000 ot/minLineární zásobník pro 6 upínačů
• Přesný stůl s T-drážkami vyrobený z litého hliníku
• Senzor pro automatické měření délkové korekce nástroje
• Pohony s kontrolou ztráty polohy ve všech osách
• Agregát pro chlazení vřetene
• Upínače ISO20/ER16, 6 ks
• Předepnuté lineární vedení v ose Z
• PLC modul v řídícím systému
• Osazením kitu se zmenší pracovní rozsah v ose Y o 90 mm. Pro provoz je nutno ke stroji připojit stlačený vzduch.
• Vakuový stůl
• Kompletní řešení včetně rozvodů, kontroly podtlaku a vakuové pumpy
• Aktivní sací plochu je možné ohraničit na potřebný rozměr vložením těsnící gumy do drážek stolu.
• Při použití vakuového stolu se sníží průchod pod portálem o 25 mm.

Rozsah dodávky

• |ROP00015 ATC kit pro routery SHM / SHG
• Vakuový stůl
• 2,5 CAD/CAM software ZDARMA
• MPG ruční ovladač
• Sonda pro určení délkové korekce nástroje
• Tlačítko START/STOP
• Nástavec na odsávání
• Základní rychloupínky
• Matice pro upnutí kleštiny ER16
• Nivelační prvky
